双(多)相机动态测量系统
系统概述：
3DM多目动态测量系统是由郑州三维光测科技有限公司自主研制的一套高精度、高动态、超便携的实时跟踪测量系统。可实现对目标的三维以及六维的实时动态测量。该系统广泛应用于工业领域的产品几何类质量检查、部件装配视觉引导、运动控制测量闭环、高速轨迹跟踪、振动测量、实验过程跟踪监测、机器人姿态标定等。

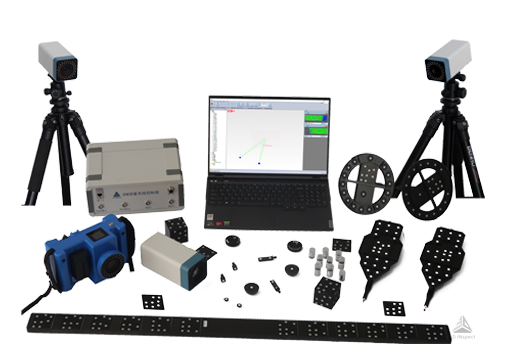

产品组成：
系统主要由2台及以上测量相机、控制器、联机电缆、基准尺、测量系统软件、测量标志点及处理计算机等部分组成。
系统特点：
- 高精度：最高精度优于8um+8um/m；
- 高动态: 实时测量速度可达50到100fps；
- 环境适应性好：能够在振动、高低温、真空、辐照、有毒气体等环境中工作；
- 测量效率高：可实时测量上千点的三维坐标；
- 非接触：测量过程中不接触被测对象，不影响被测件状态；
- 同时多目标测量：同时支持多个目标的3D和6D测量；
- 具备外部通讯接口：具备外部控制通讯接口，支持与外部系统集成；
- 支持定制：可定制高速测量系统，帧速可达几千上万（软件后处理）；根据不同相机定制测量方案。
系统具体指标：
型号 |
3DM-16M |
3DM-12M |
3DM-5M |
测量精度 |
8um +8um/m |
10um +10um/m |
14um +14um/m |
分辨率 |
1600万像素 |
1200万像素 |
500万像素 |
视场 |
76°× 48° |
61°× 46° |
56°× 48° |
帧速 |
3-7HZ |
4-9HZ |
10-20HZ |
尺寸 |
90mm×90mm×175mm |
75mm×75mm×160mm |
70mm×70mm×150mm |
重量 |
<2KG |
<1KG |
<0.8KG |
工作温度 |
-10°C – 45°C |
-10°C – 45°C |
-10°C – 45°C |

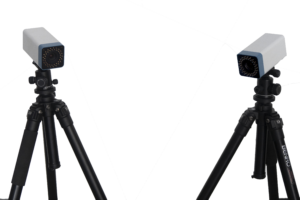

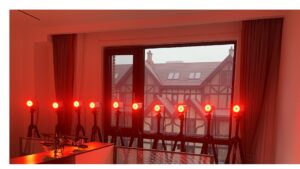

案例图片：
