经济型D系列单相机
D系列经济型单相机系统概述
D系列是由郑州三维光测科技有限公司自主研制的一套极具性价比的三维拍照测量系统，主要应用于大型工业产品、生产设备、试验设施等的空间尺寸几何检测。具有精度高、非接触、速度快、自动化程度高、便携性好等特点。
测量原理
采用经过精密校准的高分辨率测量相机，在不同位置拍摄被测工件多幅数字图像，经图像处理、标志识别、图像匹配、空间三角交会及光束平差后得到待测点的三维坐标。
产品组成
系统由一台经过精密校准的测量相机、长度基准尺、测量标识点、数据处理软件、计算机及附件组成。
精确标定的相机

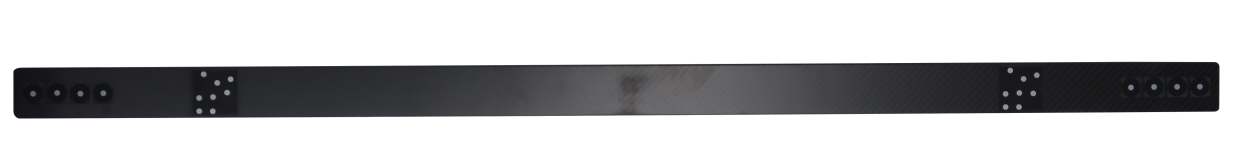

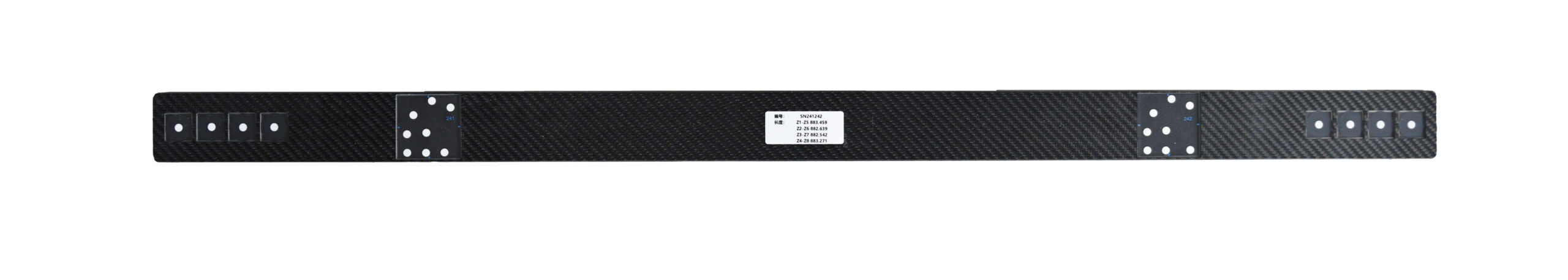

基准尺
系统特点
- 精度高：精度最高可达5um+5um/m;
- 环境适应性好：能够在高低温、真空、有毒气体振动等恶劣环境中工作；
- 测量效率高：一次可实现对超大型工件上万点的精确测量；
- 非接触：完全的非接触测量，测量过程中不接触被测工件；
- 便携：一人即可携带并完成测量工作。
系统具体指标：
型号 |
DP |
DE |
精度 |
5um+5um/m |
6um +6um/m |
相机分辨率 |
3600万 |
2400万 |
视场角 |
74(H) x 53(V)° |
74(H) x 53(V)° |
工作温度范围 |
-10°C – 40°C |
-10°C – 40°C |
测量范围 |
1米-100米 |
1米-100米 |
