追踪式大尺寸激光扫描仪

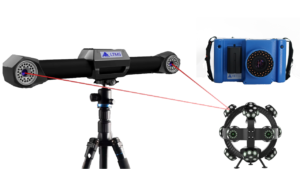

LTMS跟踪式三维扫描系统由三维扫描仪和光学跟踪器组成,采用智能光学跟踪测量技术,配备高分辨率智能相机,无需贴点即可完成高精度动态三维测量,可在航空航天、汽车制造、轨道交通、模具制造等行业满足质量控制、产品开发、逆向工程、自动化测量等多样需求。



LTMS跟踪式三维扫描系统可以3DS单相机系统配合使用,采用单相机采集部件整体控制坐标后,LTMS跟踪式三维扫描系统可直接使用单相机坐标进行拼接,可有效提高大尺寸测量的精度。

LTMS跟踪式三维扫描系统+3DS单相机组合测量

























LTMS产品特点如下:

无需贴点 智能跟踪:基于智能光学跟踪测量技术,LTMS跟踪式三维扫描系统无需贴点、即刻扫描,大幅提升工作效率、降低人力成本。
多样适配 无限测量:支持多模式工作,多台跟踪头级联工作扩展扫描范围,有效应对大型工件扫描场景。
搭配便携式CMM测量光笔T-Probe,可快速获取基准孔、隐藏点等关键部位的精准数据。
超大尺寸 一站扫描:超远可视范围和突破性边缘校准算法,有效避免了大型工件测量中频繁转站的困扰,实现大型项目一站式高精度扫描。
多种组合性:配合3DS单相机系统,可满足大部件高精度测量。







系统具体指标:



型号
LTMS追踪式大尺寸激光扫描仪
扫描模式
高速扫描
42束交叉蓝色激光线
扫描模式
精细扫描
7束平行蓝色激光线
扫描模式
深孔扫描
额外1束蓝色激光线
最高精度
0.025mm
最高扫描速率
2600000次测量/秒
最大扫描面幅
500mm×600mm
激光类别
ClassII(人眼安全)
最高分辨率
0.020mm
距离跟踪器3.5m精度
0.049mm
距离跟踪器5.0m精度
0.067mm
体积精度
配合3DS单相机
0.044mm+0.01mm/m
基准距
300mm
景深
400mm
单站跟踪距离
6M
输出格式
stl, .ply, .obj, .igs, .wrl, .xyz, .dae, .fbx,.ma, .asc等,可定制
